SketcUp 设置

SketchUp 是常用于建筑结构建模的软件。Unity 直接读取 SketchUp 文件并支持以下 SketchUp 特性：

• 纹理和材质；Unity 根据 Materials 选项卡上的设置导入它们。

• 组件定义和组；它们将转换为网格，并实例化为可置于场景中的游戏对象。

• 文件中每个场景的摄像机数据。

限制

• 不支持GIF纹理

• 仅导入 SketchUp场景中有限数据

SketchUp 特有的导入设置

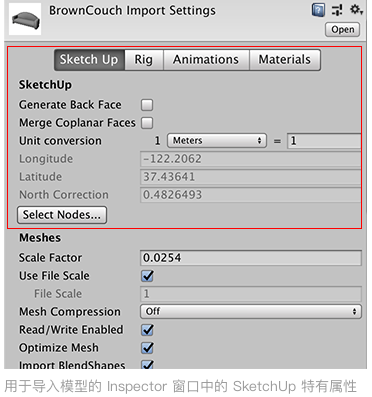

要将 SketchUp 文件直接导入 Unity，请使用 Finder (MacOS) 或文件管理器 (Windows) 将其拖动到 Assets 文件夹中。单击 Unity 中的资源文件时，模型检视面板 (Model Inspector) 将显示在特定的 Sketch Up 选项卡中：

属性

• Generate Back Face: 在 Unity 中生成背向 (back-facing) 多边形。默认情况下，Unity 仅导入正向 (front-facing) 多边形以减少多边形数量，除非在 SketchUp 中将材质指定给背向多边形。

• Merge Coplanar Faces: 在 Unity 中生成网格时合并共面的面。

• Unit Conversion: 长度测量值到单位的转换。

• 单位下拉框: 择要用于转换的单位。默认为 Meters。

• 要转换的值: 此值决定了缩放因子 (Scale Factor) 的计算方式

• Longitude: 来自地理坐标系的只读值,用于确定地理系统上的位置。

• Latitude: 来自地理坐标系的只读值，用于确定地理系统上的位置。

• North Correction: 来自地理坐标系的只读值，用于描述将北旋转到 Z 轴所需的角度。

• Select Nodes: 打开一个窗口，可以在其中指定要导入的节点。节点表示 SketchUp 中的实体 (Entity)、组 (Group) 或组件实例 (Component Instance)。

单位转换

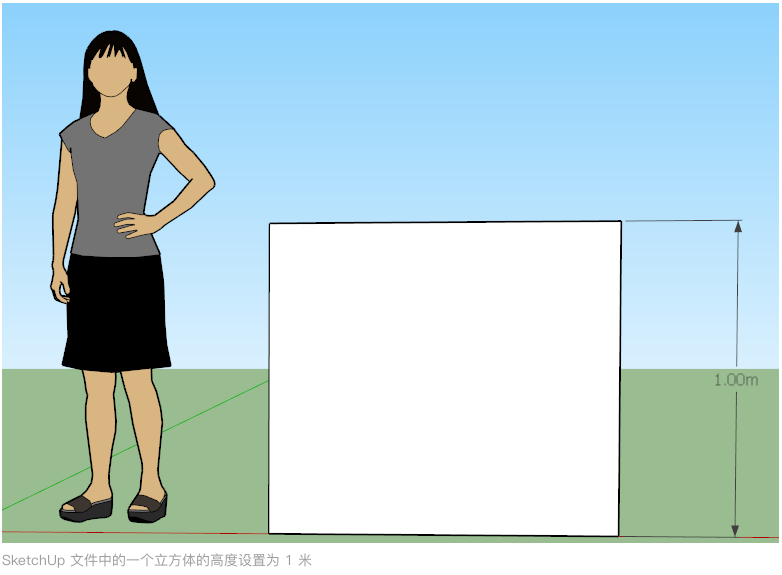

默认情况下，Unity 将 SketchUp 模型的 1 米（0.0254 英寸）换算为 1 个单位长度。

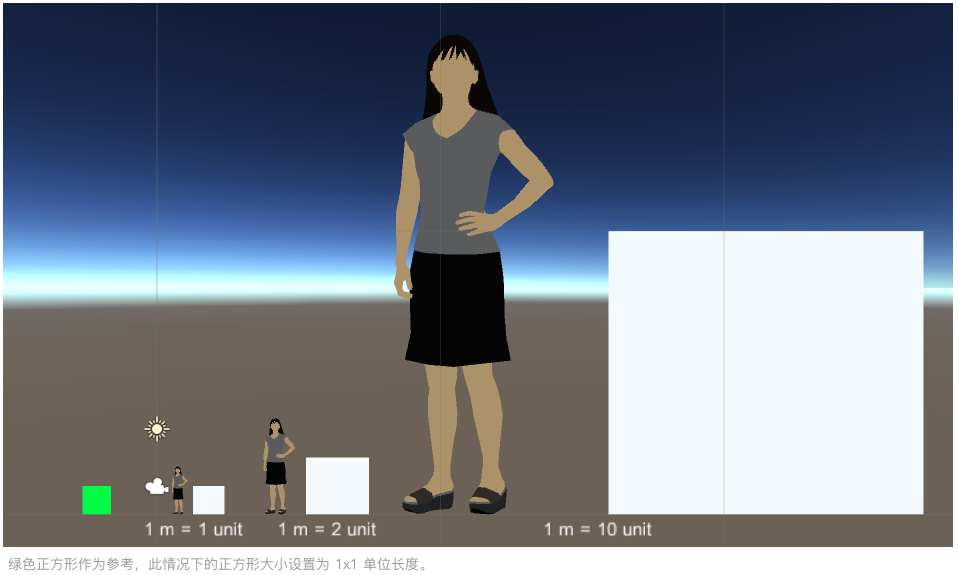

更改默认的 Unit Conversion 值会影响所导入文件的比例尺：

选择 SketchUp 节点

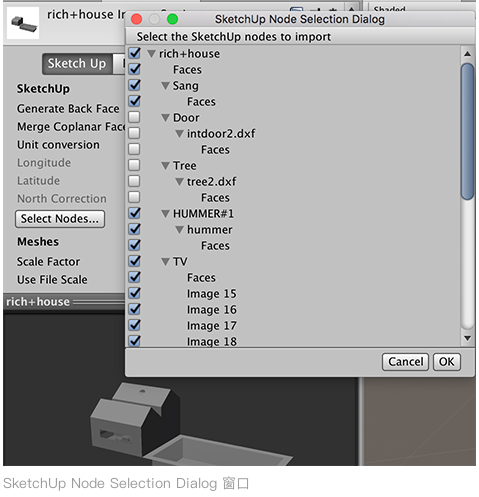

Unity 支持 SketchUp 文件中针对每个节点的可见性设置。如果一个节点在 SketchUp 文件中为隐藏状态，Unity 默认情况下不会导入该节点。但是，可以覆盖此行为，单击 Select Nodes 按钮，在 SketchUp Node Selection Dialog 窗口中显示 SketchUp 节点层级视图。

文件中的每个组和组件实例都在层级视图中显示为节点，可以选择或取消选择该节点。选择要包含的节点后，单击 OK 按钮即可仅导入选中的节点。
