九宫格图像

设置九宫切片精灵

首先,需要确保 Mesh Type 设置为 Full Rect。要应用此设置，请选择精灵，然后在 Inspector 窗口中单击 Mesh Type 下拉选单并选择 Full Rect。如果 Mesh Type 设置为 Tight，由于设置 9 切片精灵时精灵渲染器 (Sprite Renderer) 生成和渲染精灵的方式，9 切片可能运行不正常

使用 Sprite Editor 窗口可定义精灵的边框（即，想要定义平铺区域的位置，例如墙壁或地板瓦片）。为此，请使用 Sprite 控制面板的 L、R、T 和 B 字段（分别表示左、右、上和下）。或者，单击并拖动顶部、底部和两侧的绿点

单击 Sprite Editor 窗口的顶栏中的 Apply。关闭 Sprite Editor 窗口，然后将精灵从 Project 窗口拖入 Scene 视图，从而开始对其进行处理。

对精灵进行 9 切片

在 Scene 视图或 Hierarchy 窗口中选择精灵。在 Inspector 窗口中，导航到 Sprite Renderer 组件，然后更改 Draw Mode 属性。

默认情况下，此属性设置为 Simple；要应用 9 切片，根据所需要的行为，请将其设置为 Sliced`` 或Tiled`。以下部分使用下面所示的精灵来说明每个选项的行为：

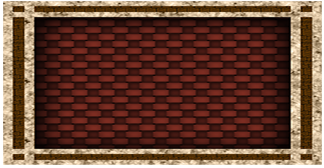

• Simple 这是默认的精灵渲染器行为。当图像尺寸发生变化时，图像朝所有方向缩放。Simple 不用于 9 切片。

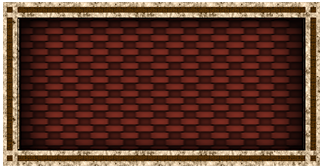

• Sliced 在 Sliced 模式下，角点的大小保持不变，精灵的顶部和底部水平拉伸，精灵的两侧垂直拉伸，精灵的中心水平和垂直拉伸，从而适应精灵的大小。将精灵的 Draw Mode 设置为 Sliced 时，可以选择使用精灵渲染器或矩形变换组件工具上的 Size 属性来更改大小。这种情况下，仍然可以使用变换组件属性或变换组件工具来缩放精灵；但是，变换组件会在不应用 9 切片的情况下缩放精灵。

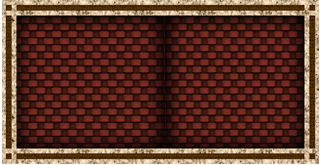

• Tiled 在 Tiled 模式下，精灵保持相同的大小，不会缩放。取而代之的行为是，精灵的顶部和底部水平重复，精灵的两侧垂直重复，精灵的中心以平铺形式重复，从而适应精灵的大小。将精灵的 Draw Mode 设置为 Sliced 时，可以选择使用精灵渲染器或矩形变换组件工具上的 Size 属性来更改大小。这种情况下，仍然可以使用变换组件属性或变换组件工具来缩放精灵；但是，变换组件会在不应用 9 切片的情况下缩放精灵。



  • Tile Mode 当 Draw Mode 设置为 Tiled 时，使用 Tile Mode 属性可控制当精灵的尺寸发生变化时各部分的重复方式。

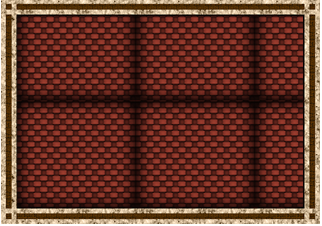

    • Continuous: 默认情况下，Tile Mode 设置为 Continuous。当精灵的大小改变时，重复部分在精灵中均匀重复。

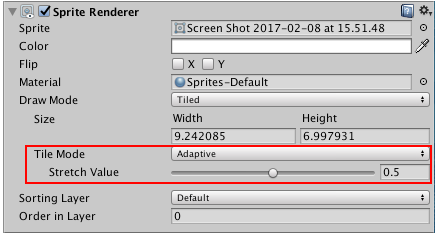

    • Adaptive 当 Tile Mode 设置为 Adaptive 时，重复部分仅在精灵的尺寸达到 Stretch Value 时才进行重复。

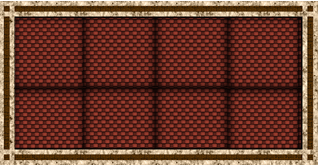

      Stretch Value 0.1:

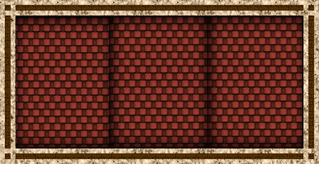

      Stretch Value 0.5:


九宫格切片和碰撞体

如果精灵已附加 Collider2D，需要确保在更改精灵的尺寸时，Collider2D 随之改变。

Unity 中支持 9 切片的 Collider2D 组件只有 2D 盒型碰撞体 (Box Collider 2D) 和 2D 多边形碰撞体 (Polygon Collider 2D)。这两个 Collider2D 具有 Auto Tiling 复选框。要确保 Collider2D 组件设置为支持 9 切片，请选择要应用组件的精灵，导航到 Inspector 窗口中的 Collider2D，然后勾选 Auto Tiling 复选框。这样可以自动更新 Collider2D 的形状，意味着精灵的尺寸变化时，会自动重新调整形状。如果没有启用 Auto Tiling，即使精灵的尺寸变化，Collider2D 也会保持相同的形状和大小。

限制和已知问题

• 只有两个 Collider2D 支持 9 切片，分别为 BoxCollider2D 和 PolygonCollider2D。

• 精灵渲染器的 Draw Mode 设置为 Sliced 或 Tiled 时，无法编辑 BoxCollider2D 和 PolygonCollider2D。Inspector 窗口中会禁用编辑功能，并告知由于 Collider2D 由精灵渲染器组件的平铺属性所驱动，因此无法对其进行编辑。

• 以 Auto Tiling 模式重新生成该形状时，其他边缘可能出现在 Collider2D 的形状之内。这可能会对碰撞产生影响。
